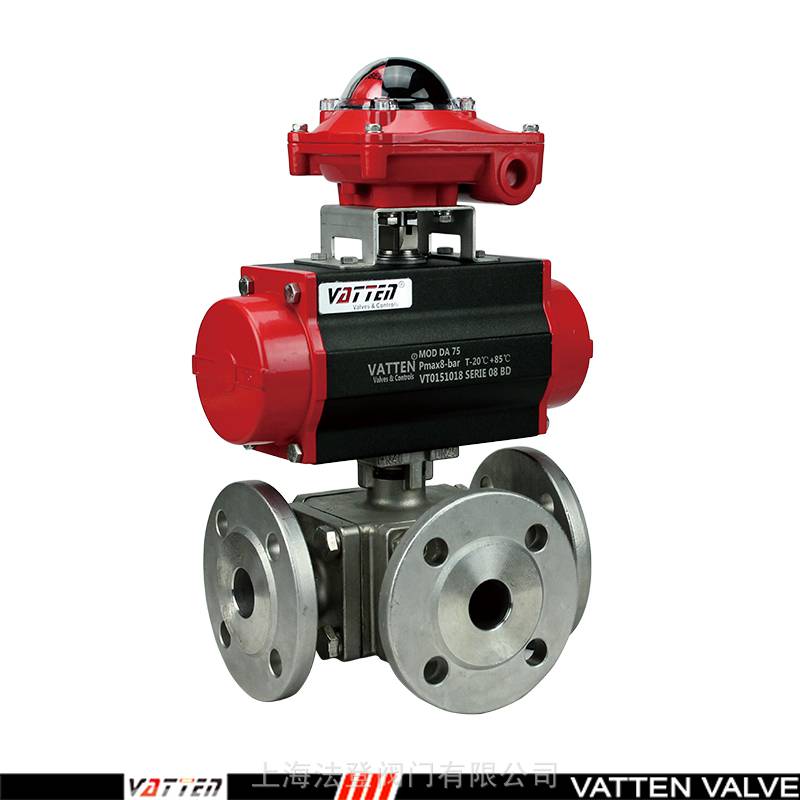

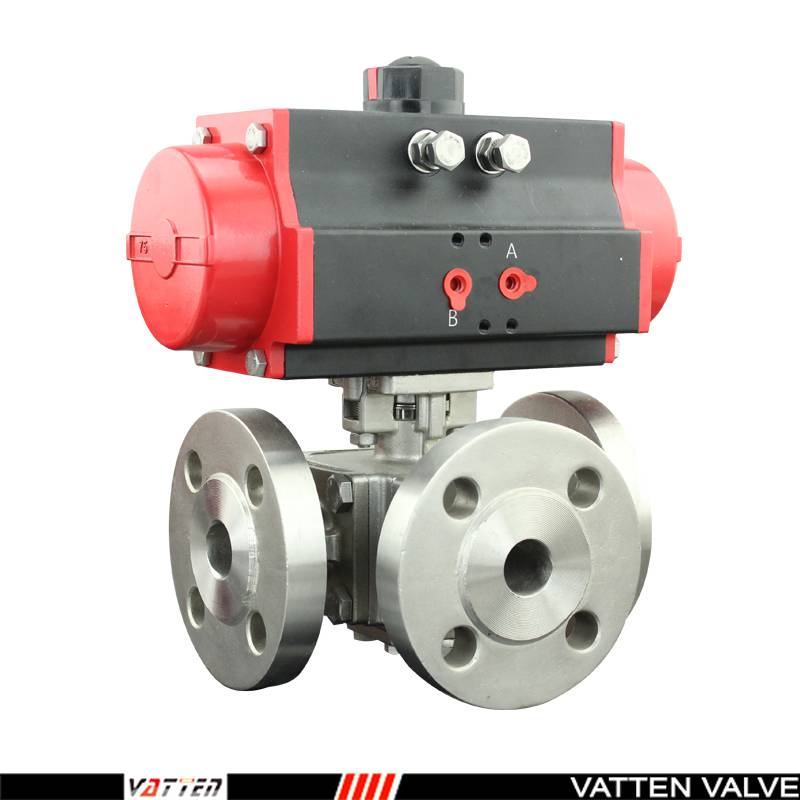

不锈钢气动三通球阀可分为L型和T型。L型三通球阀用于介质流向的切换，能使相互垂直的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。不锈钢气动三通球阀设计特性:
防火结构设计
*** 5211平台设计便于安装自动开关装置
阀杆与阀体之间防静电装置
阀杆防爆出装置设计
不锈钢气动三通球阀应用标准:
设计与制造:GB/T12237, ANSI B16.34, API 608
结构长度:GB/T12221，ASME B16.10, JIS B2002
法兰尺寸 : GB/T9113，ASME B16.5, JIS B2212/JIS B2214
检验与试验 :GB/T13927
防火测试: API 607 4th 1993
壁厚:ASME B16.34
公称通径：DN8-DN30
阀体材质：铸钢、304、316、316L
球体材质：304、316、316L
阀座材质：PTFE
连接方式：法兰
压力等级：PN10/PN16/PN25/PN40
温度范围：-20~+155℃
控制方式：手柄、涡轮、电动、气动等
气动执行器：双作用、单作用（常闭、常开）
气动附件 ：电磁阀、限位开关、电气定位器、手轮离合器、空气过滤减压阀
电动执行器：开关型带无源信号、开关带4-20mA反馈、智能调节式输入输出4-20mA
可 选：可选防爆型电动执行器；防爆等级：EX dⅡBT4 EX dⅡCT6
电 压：AC220V AC110V AC380 DC12V DC24V DC110V
